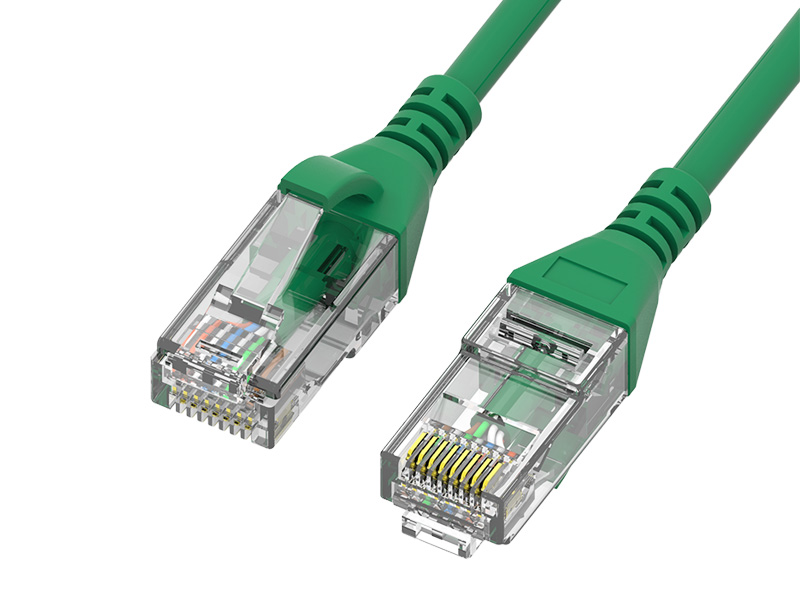

卓新高品质六类非屏蔽细跳线，节约空间，适用于高密度环境。5米内可通过福禄克单体测试，品质稳定可靠；且支持定制，有多达35年代加工生产经验。
● 性能符合ANSI/TIA.568B-2-D和ISO/IEC-11801标准
● 细线设计，经济实惠，节约空间，适用于高密度环境
● 护套、水晶头、线材外被颜色均可定制
● 支持4PPoE (IEEE802.3bt / IEC60512-99-002)应用
● 水晶头50μ”镀金层
● 插拔使用次数：≥1200次
● 工作温度：-10 ~ 60℃
● 符合RoHS和REACH
● 拥有UL / ETL / DELTA / 4PPoE / CE 认证
技术标准:
|
长度(M) |
Cat.6 U/UTP (pcs) |
净重(KG) |
毛重(KG) |
包装方式 |
纸箱尺寸 |
|
0.5 |
500 |
7.03 |
8.03 |
1PC/袋 |
400*375*290MM(0.0435CBM) |
|
1 |
300 |
8.44 |
9.44 |
||
|
2 |
200 |
9.79 |
10.79 |
||
|
3 |
150 |
12.66 |
13.66 |
||
|
5 |
80 |
11.67 |
12.67 |
||
|
10 |
40 |
11.25 |
12.25 |
• 产品要素
| 导体： |
AWG 28（多股铜线 7x 0.127mm），4 对，8C |
|
芯线外被： |
PE |
|
芯线直径： |
0.64 ± 0.05mm |
|
芯线厚度： |
0.13mm |
|
线材外被： |
PVC/LSOH/TPE/PUR |
|
线材直径： |
3.9 ± 0.2mm |
• 电器性能
| 近端串音： |
与 ANSI/TIA-568.2-D 相比，余量为 1dB |
|
回波损耗： |
与 ANSI/TIA-568.2-D 相比，余量为 1dB |
|
额定电流： |
1.5 A |
|
绝缘电阻： |
100 MΩ min |
|
接触电阻： |
20 mΩ max |
|
绝缘强度： |
500 VAC (rms) |
|
电压： |
72 VDC max |
• 机械特性
| 插拔次数： |
750次插拔 |
|
安装温度： |
0/50℃ |
|
操作、储存温度： |
-20/60℃ |
|
线扣拉力： |
20磅(min) |
|
插拔力： |
10N(max) |
